麻省理工学院优化 LLVM IR,大大提高并行化的效率

作者 杨旸

目的

人类文明的许多领域都能找到某种贯穿历史长河的“物种”。 它们古老而年轻——时光荏苒,不断进化,逐渐积累下最顽强、最富生命力的基因片段,并在更广袤的生态中繁衍,最终造就该领域令人叹为观止的多样性。 编译器就是计算机世界的这样一个物种,它将不同时代大师们的匠心融入自己的基因,并逐渐传递到数据库、分布式计算、自然语言应用、人脸/语音驱动等现代物种中,比如抽象语法树、中间代码、语义优化和版本化等等。

LLVM 将编译器的许多优秀机制模块化,人们可以根据自己的语言、处理器、运行平台等需要,为自身应用定制编译器,在恰当的时机,快速地获得高性能的编译结果(Bitcode),然后链接其他编译结果或库,获得性能、资源使用效率、兼容性兼备的可执行代码。

许多对 LLVM 的介绍偏重“使用”,比如 JIT 或如何编译控制 GPU 等虚机。但功能只是起步,匠心更显价值。用厂家或社区提供的 LLVM 编译器(Lua、Swift、CUDA 等等)实现产品后,如果进一步了解和改善内部优化分析机制,对代码效率精益求精,则更能体现软件人员的追求,追随大师们的脚步继续传承和创新。本文希望介绍一种对 LLVM 编译器 IR 和分析优化部分的改造,希望对从事这方面工作的朋友有所启发。例如对 LLVM 前端、分析和优化器可以进行哪些修改,需要考虑哪些问题?有哪些分析手段?如何在中间代码 IR 和控制流程图(Control Flow Graph) 层面进行修改?这里面的许多分析优化原理在《编译原理》(英文名 Compilers: Principles, techniques and tools)里有更详尽的描述。

并行编程

随着处理器从单核向多核进化,并行编程是加速数据处理和提升吞吐量的。如何在现有的非并行代码上快速修改,将计算负载高效地分布到多颗 CPU,充分利用多核,又能避免花费大量精力重写和维护不同平台的不同代码?

分叉-合并(Fork-Join) 是主流编译器采用的一种并行化方法,通常用语言扩展(language extension) 支持,比如 Cilk PlusOpenMP 等。一个程序可以分解成一系列小任务块,每个小任务块包括各自的一系列指令。互相不依赖的一组小任务块,即可考虑并行执行(分叉出一组并行的线程),然后通过合并(Join)同步,等所有进程结束后再往下运行。

具体如何实现呢?举个例子来讲:

#pragma omp for
for (int i = 0; i < N; ++i) {
    dest[i] = a[i] + b[i] * c[i];
  }

这个 for 循环里的 N 次加乘可以并行进行,由 N 个计算单元一次性完成。 而且不管谁先谁后,最终结果都是一样的。

实现起来非常简单:开发者可以通过 Cilk Plus 或 OpenMP 等的语言扩展,比如加上“#pragma omp for”,来表示这部分代码 可以 并行执行,主流的编译器 GCC、ICC、LLVM 等则会将这样的循环编译成并行执行。开发者无需关心执行细节,更无需将代码拆成可并行的任务以适应 TBB 之类的并行计算库。

同时,去掉#pragma omp for 后,程序将退化为串行执行,执行结果不会变化。因此,当测试和 Debug,或底层不支持并行,或编译器不支持时,可以忽略这些语言扩展关键字,程序仍会安全地编译,执行结果和并行一样,只是没有多线程多核的并行加速而已。这也叫“串行语义”(serial semantics)——确保程序 必须 能退化到串行执行,是 Cilk、OpenMP 等并行计算语言拓展的基本准则。

但这一编译和优化过程处理并行指令时,不甚完善。2017 年 2 月,麻省理工学院的计算机科学与人工智能实验室发表的 对 LLVM 编译器做的一系列改进 ,值得关注。

LLVM 编译器编译并行指令的缺陷

比如 优化循环 时,能看到 LLVM 并行化的一些缺陷。请看下面这个归一化函数:

 __attribute__((const)) double norm(const double *A, int n);

void normalize(double *restrict out,
const double *restrict in, int n) {
for (int i = 0; i < n; ++i)
out[i] = in[i] / norm(in, n);
}

该函数将 in 数组归一化。比如,in 数组可以是各地的销售额,通过该函数转化成销售额的百分占比。(norm 函数可以看成计算销售额的总和)。

因为每次对 norm 的调用,都会产生同样的结果,不随 for 循环变化,所以在不考虑并行计算的情况下,编译器通常会将该结果的计算从 for 循环里搬到循环之前,仅需计算一次。这能将计算复杂度从) 降为, 这种优化也叫做循环无变化的代码移动 (LICM, “Loop Invariant Code Motion”),一种常见的编译器优化。

现在,考虑一下在多核处理器的情况下,能否通过并行执行加速?如果将第 06 行并行执行——将相应的 i 值和 norm 函数一起交给 n 个计算单元同时算,就可以将串行的 n 个周期缩短为并行的 1 个周期,速度应该大大提升。

实现起来也很容易,如前所述,只需要将 for 前面加上#pragma omp parallel for,或者将 for 换成 cilk_for。 支持 OpenMP 或 Cilk 的主流编译器,都可以轻松编译,实现并行计算。 这种并行循环的场景非常典型。

编译器同样应该进行“代码移动”优化,把 norm 函数搬到循环外先计算,以降低计算复杂度。但 GCC5.3.0、ICC16.0.3 和 Cilk Plus/LLVM3.9.0 都没有这么做。编译成并行运行,速度有时候比串行 还差 。在 AWS c4.8xLarge, 18 核,n=64M(循环 64M 次)上的运行结果如下:

  1. 未做并行处理:原程序运行时间:0.312 秒;
  2. 并行处理,18 核:将 for 换成 cilk_for,用 Cilk Plus/LLVM 版,运行 180.657 秒;
  3. 并行处理,1 核:运行 2600 秒!
  4. 并行处理,18 核:用 OpenMP,LLVM4.0,运行 0.205 秒,好一些,但不明显;

这些主流编译器都支持分叉-汇合的并行机制,但对并行部分的代码的优化,为什么反而不如对串行部分做得好?哪里出了问题?

LLVM 编译器

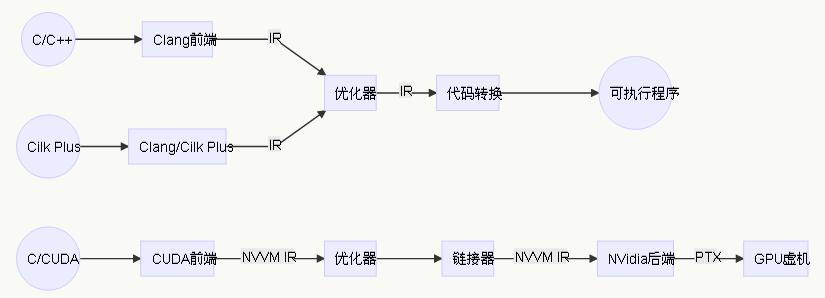

典型的 LLVM 编译器包括三大部分:前端(和实际编程语言相关),后端(和实际芯片或硬件平台相关)以及中间语言(Intermediate Representation)。下图分别是通用型、基于多核并行扩展 Cilk Plus 和基于 NVidia CUDA 的三种 C 语言编译器的 LLVM 结构。

以第一种通用 C 编译器为例,前端负责类型检查和解析,将程序翻译成中间语言 IR(Intermediate Code),中间语言经过优化器,进行分析和优化的多次遍历,将 IR 转换得更高效。一般来说,这些优化不涉及最终执行的计算机指令集。最后,后端进行底层和机器相关的优化,将优化的 IR 转化为机器代码(在 CUDA 等架构下,最后转化为 PTX 这样的代码,用来控制底层虚机)。

问题

根据麻省理工学院 2017 年 2 月发表的 一篇论文 ,问题可能出在这些编译器遇到可并行部分代码的标记时,是如何处理的。

比如,受前文提到的“串行语义”所限 ,要确保无论是串行或并行,执行结果都一样,GCC、ICC 和 Cilk Plus/LLVM 都将并行部分的代码放在 前端 处理。让我们回到前面的归一化函数:前端看到 cilk_for 的汇总-分叉关键字,知道希望将这部分代码成并行执行,就会把第 05-06 行的循环转换成两步:

1)第 06 行的循环执行内容被装进一个辅助函数。(Helper Function,把常用的计算或功能打包,以便多次调用);

2)第 05-06 行的循环本身,被替换成调用一个 Cilk Plus Runtime 库函数。循环的上下边界和辅助都作为这个 Runtime 库函数的参数。该函数负责把 n 次循环迭代转化为 n 个并行任务,同时执行。

问题是循环的内容被打包了,优化器针对循环优化的扫描看不到被打包的 norm 函数,也就无法采用代码移动(LICM)进行优化。通过 对比归一化 PClang 可以看到:Cilk Plus 的并行化的编译,没做任何代码移动,所以执行速度比串行还慢。

OpenMP 采用的是同样的两步,不同的是,对辅助函数(Helper Function)内部进行了代码移动,即把 norm 函数放到循环之前计算。但并没有把 norm 函数搬到整个并行化之前,所以并行后每个核仍需要各自先算一遍 norm,仍然不是最佳优化方案。

所以,问题出在主流编译器 “先解决并行化,再扫描和优化” 的顺序不合理。遇到可并行处理部分的关键字时,就把他们作为语法糖(syntactic suger) 过早地打包,等 Runtime 库函数调用执行。等优化器进行分析和优化时,要么看不到(Cilk Plus/LLVM),要么只能在语法糖的包内进行局部优化(OpenMP),都不够彻底。 这种语法糖的做法也可以看做 intrinsic funciton

该问题在 LLVM 开发社区 2017 年 1 月也有一个较受关注的讨论“IR-层面的注释 ”:

解决办法-Tapir

麻省理工大学的计算机科学和人工智能实验室在 LLVM 开源编译器的基础上,进行修改,并开发了一个新的版本 Tapir。 他们将并行部分的代码直接嵌入编译器的中间语言 IR 里,以便充分利用编译器后端对所有代码分析和优化,而不把并行代码作为语法糖那样下推到 Runtime 库函数。

这样做,编译器的代码转换处理并行部分可能出问题。之前也有开发者在现有的 IR 上拓展,但还没有获得成功,比如用内部函数(intrinsic functions)、或者建立一套完全不同的 IR 来描述带有并行的抽象语法树。

麻省理工学院的做法包括两大部分: 新增三个 IR 代码,并放弃全部并行,将程序流程转换成一种局部并行、总体串行的非对称结构。

三个 IR 更确切地表达分叉-汇合

这三个新增的 LLVM 中间代码 IR 是:detach, reattache 和 sync:

  1. detach 和 Cilk 的”spawn” 类似,用来开始分叉,从串行转为并行;
  2. reattache 说明一个并行代码块里的语句执行完毕后,再执行哪一块代码。
  3. sync 用来同步本部分的并行部分,等本部分的并行任务执行完毕之后,再往下走。

编译时,Cilk plus 代码先通过修改过的前端 PClang,产生带有三个新 IR 的中间代码(Tapir),再通过优化器进行优化 (如 LICM,重复表达式替换等高层优化),之后将 Tapir 编译成通用的 LLVM 中间代码 IR(包括下推至 Runtime 函数调用等),然后像以前一样,再对 LLVM IR 进行分析和优化,最后转化成机器代码。

感兴趣的朋友可以去 Github 下载,本文所引用的 论文 附录里有使用说明。

对称和非对称型控制流程图 (Control Flow Graph)

Tapir 的另一个重要思路,是放弃并行的最大化,仅在局部保证并行,而整体控制流保持串行。

让我们看一个典型的并行计算场景:计算菲波那切数列中的第 n 个元素的递归函数 fib。

int fib(int n) {
if (n < 2) return n;
int x, y;
x = cilk_spawn fib(n - 1);
y = fib(n - 2);
cilk_sync;
return x + y;
}

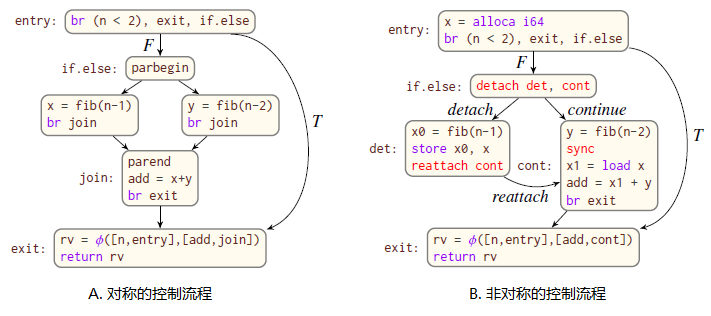

x=fib(n-1) 和 y=fib(n-2) 这两部分逻辑上可以并行执行,如 A 图,但 Tapir 采取的流程控制图如 B 图。

对称和非对称型控制流程图

非对称意味着两个方面: 一是通过 reattache 指令,将 det 和 cont 这两块程序用 reattach 这条边连接起来,使得本来可以并行执行的 det 和 cont 两个指令块,先后串行,先跑 det,再跑 cont。

二是确保在并行程序块里的变量,不能被并行块之外的程序访问。 比如 cont 里的指令无法直接访问并行的 det 里的 x0, 而要通过外部的虚拟寄存器 x 传递: x1=load x;

为什么这样做呢? 原因之一是为了尽可能少地修改优化器里的 80 多个 分析和优化扫描 代码。这些长期积累的机制,是为非并行代码设计的。所以 LLVM 采用语法糖的办法先将并行代码按语法糖下推,可以方便地沿用串行的分析和优化器。而现在如果在 IR 里保留并行代码,不下推,必须保证新 IR(Tapir) 经过分析、优化以及代码转换后,每个 代码块 的执行结果不改变,且不带来 额外 的并行读写竞争 (determinacy race)。

那么,一个很自然的想法,就是尽量保持程序的大块的串行顺序不变,仅将可以并行的部分,转化为局部并行。并行部分的数据放在局部寄存器里,外部串行指令不可以直接访问,而只能从内部传递给共享内存,以避免优化和代码转换带来额外的并行读写竞争。

对 LLVM 优化器的修改

即使这样,用于串行程序的分析、优化部分也需要少量修改,增加一些限制。比如,优化器可能将某些指令的执行前后顺序改变。如果将本来应该串行的变量赋值,移到并行部分,就有可能由于并行访问时间不同,产生该变量不确定(determinacy races)。

因此,Tapir 对 LLVM 的分析部分进行了相应修改,在变量别名分析(alias analysis) 部分,将 detach/sync 对应的指令块,作为函数处理,以免优化器错误地将串行部分的变量赋值移到并行部分里。而将 reattach 作为前后代码的分割边界,不允许优化器将后面的代码移到 reatache 之前,反之亦然。

另外,程序里占用时间最多的是循环,如何将一大堆指令流转简化为一两个嵌套的循环? 支配分析(Dominator analysis)是必需的一步– 逐一确定程序里每个节点的状态,由之前的哪些节点决定? 对于每个指令而言,哪些变量的值是确定的?由于并行部分的不确定性,并行部分的寄存器值不可以作为确定值放在支配树里。

而 Tapir 的控制流程图里因为有了 Continue 这条边,可以完全沿用现在的算法,无需修改。 因为 Continue 将 detach 和 reattach 的指令块连起来,自然而然地形成两条通向 reattache 代码块的路径。 因此计算 reattache 代码块的支配节点可以完全沿用 LLVM 的串行分析器,像 If 语句分叉那样处理,而不会把并行部分误认为一定是支配树的一部分。

对于本文最开始举的归一化例子,因为将归一化的计算代码直接嵌入 IR 代码中,优化器中已有的 LICM 扫描能发现,并将 Norm 函数计算移到循环之外,从而缩短计算用时。不过,需要对 LICM 优化器做一个小小的修改。 LICM 需要对循环结束之前的所有支配节点进行扫描。

但是如前文的“支配分析”里描述的,Continue 这条边让并行部分的代码不属于支配节点,因此,对 LICM 优化的代码需要进行以下修改: 进行 LICM 扫描时,对并行循环按串行模式优化,也就是说,在寻找循环结束之前的支配节点时,忽略 Continue 这条边,这仅仅需要修改 25 行代码。

结论

同样用前文的 AWS 18 核平台,Intel Cilk Plus Runtime, 重复试验 ,用 Tapir 代替 Cilk Plus/LLVM 进行编译:

  1. 未做并行处理:原程序运行时间:0.312 秒;
  2. 并行处理,18 核:将 for 换成 cilk_for,用 LLVM/Tapir 编译,运行 0.081 秒;
  3. 并行处理,1 核:运行 0.321 秒。

之所以这个并不复杂的想法一直没人去做,主要是人们担心需要对编译器的分析/优化部分做大量修改–LLVM 里,有 80 多种不同的优化分析扫描,有多少需要修改? 据 Leiserson 博士团队里的博士后 Tao B. Schardl 和计算机/物理双学位本科生 William S. Moses 说,“ 这证明 了传统的想法完全错了。出乎意料的是,分析和优化的 80 多种扫描,并不需要全部改写。T.B. 和 Billy 仅仅修改了 4 百多万行代码里的 6 千行。” 其中,900 行用来定义这三个新 IR,三千多行修改了 Runtime 的函数调用,而对中间阶段的分析和优化,仅仅改动了 2 千行左右。比如前文提到的归一化循环 LICM 优化,仅仅需要修改 25 行 LLVM 的代码。

后记

本文不是为了对比 Tapir、OpenMP 或 Cilk Plus 在并行开发上的孰优孰劣,而是介绍 Tapir 这样一个通过语言拓展和改造 LLVM 编译器来方便并行开发的做法。这篇《Embedding Fork-Join Parallelism into LLVM’s Intermediate Representation》论文对许多大型、复杂的软件系统开发者也许有所启发,比如在 LLVM 框架下如何考虑竞争、一致、安全、扩展、维护等方面。

当然,每个软件产品的开发背景不同,设计思路也大不一样。比如用某种 GPU 框架有针对性地加速时,考虑更多的可能是如何通过厂商提供的 LLVM 获得高效的 PTX,来实现某些计算函数,以及高效的任务并行和数据交换。而一开始就构建在并行计算平台的业务开发,就无需过多考虑退化到单核和优化器的扩展性。

虽然 Tapir 还是个非常早期的尝试,只对 80 多种优化扫描中的一部分进行了深入的评估和修改,不过麻省理工电子工程和计算机科学系教授 Charles E. Leiserson 认为, 这种编译器“能比其他商用或开源的编译器,更好地对并行代码优化,而且能编译一些编译器无法编译的内容”。似乎只需要对已有优化和分析机制做少量修改,并可以方便地对并行代码进行更多优化,值得继续关注。
